EXFORM(エクスフォルム) ～ガジェット系プロケーブル　- Gadget Pro Cable

ガジェット系機材用のPROケーブル

　何かと3.5ステレオフォンジャック仕様が多いガジェット系機材ですが、POPなカラーでカワイイケーブルが使用されることが多いようです。　しかし、なかにはプロレベルのガジュエット機材でもあるにも関わらず、コンシューマーレベルのケーブルが使用されていることも多いようです。　そこで、中音域が豊かでパンチのあるサウンドのOFCケーブルで、3.5ステレオフォンプラグを絡めたガジェット系ならではの仕様をラインナップしました。

（特徴）

１．音楽信号用の高品質なOFCケーブルです。楽器・ボーカルのパンチある中音域豊かなサウンドが特徴です。

２． LR分岐先側の黒い収縮チューブを切り取り外せば、お好みの位置まで２本に裂くことが可能です。分岐させて左右のパワードスピーカーへの接続時などに便利です。

３．接点導電性能の高い金メッキ処理が施されているコネクターを採用。（XLRを除く）

４．フレキシブルなケーブルの柔らかさと軽さ、プラグの大きさと軽さにより、接続機器のジャック部に負荷される余計な外力を最小限に抑える設計。

５．高い品質コントロールと信頼性を誇るMADE IN JAPAN。

６．暗い現場でも、配線がグチャグチャに溢れているテーブルでも、他社と被りにくい、明るめで目立つグリーンカラーシース。

７．接続機器のジャックとジャックの間隔が狭い場合を考慮し、3.5ステレオプラグは、スリムな形状。プラグ真正面から見た時のプラグキャップ寸法：約7.7mm x 9.2mm。また、外部からの衝撃や負荷により接点不具合を起こしにくいように、硬質なプロテクションモールドを内部に施し、カバーモールドをするダブルモールド方式です。

８．長さのラインナップは、0.6M、1M、1.5M、2M、3M、・・・と多種揃えています。

以下、ラインナップです

G3.5-STJX2-0.6M

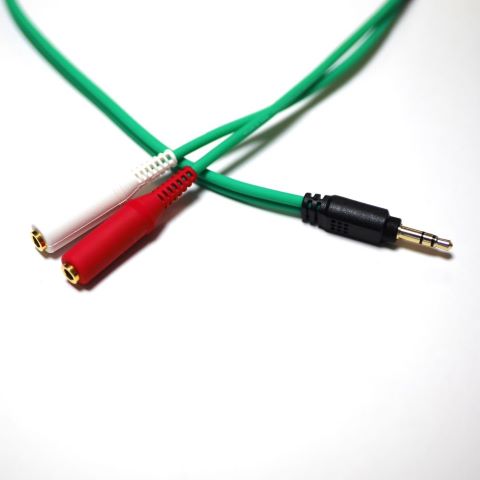

●片側が、3.5ミリミニステレオフォンプラグで、分岐側は、3.5ミリミニステレオフォンジャックになっているiOSアプリ用特殊モデル。

　このモデルは、iPad、iPhone、iPod Touchなどの人気 iOSアプリの、「djay」ソフトを使用する時に便利なケーブルです。
　DJプレイは、曲をかけながら、次にかける曲を自分だけヘッドホンでモニターしながら捜したりします。　「djay」は、3.5ミニステレオフォン出力の、Lチャンネルからマスター出力（スピーカーから出す音）、Rチャンネルから自分だけヘッドホンで聴けるDJモニター音を出力させる設定が可能です。　その場合、出力されるLとRを分岐させ、さらに、それぞれを、2チャンネル（スピーカーは2本、ヘッドホンは左右2つのカップのため）に分ける必要があります。　この3.5-STJX2-0.5Mを使うことで、その「djay」の便利な機能を有効に使え、プロ感覚のDJプレイが楽しめます。

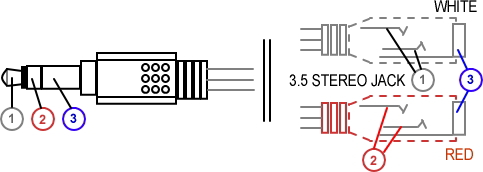

回路的には、次の図のようになります。

　左のプラグを、iPadやiPhone、iPod Touch などに接続し、右のWHITEジャックからは、マスター出力信号（スピーカーから出す音）、REDジャックからは、DJモニター音（ヘッドホンから出す音）が出力されます。

　例えば、WHITEジャックに、別モデルの「RCA-PX2-1M」を接続（上の写真）。　REDジャックにヘッドホンを差し込み、赤白RCAピンピンプラグをパワードスピーカーに接続します。スピーカーを左右に置いた時ことを想定し、赤白RCAピンピンプラグ側から2本にケーブルを裂くことができます。

型番：G3.5-STJX2-0.6M～OPEN PRICE

（本モデルは、0.6Mのみです）

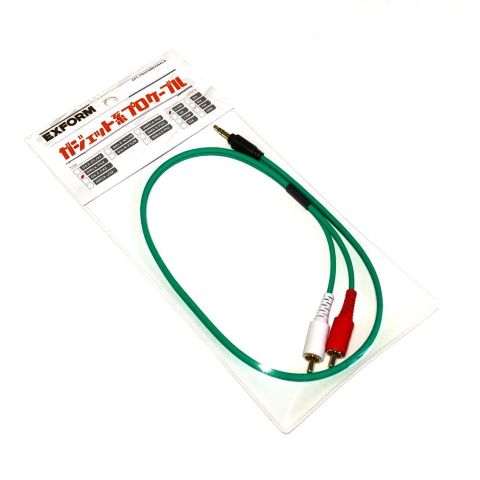

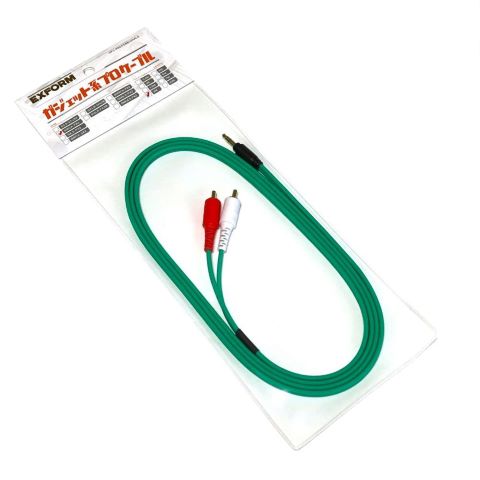

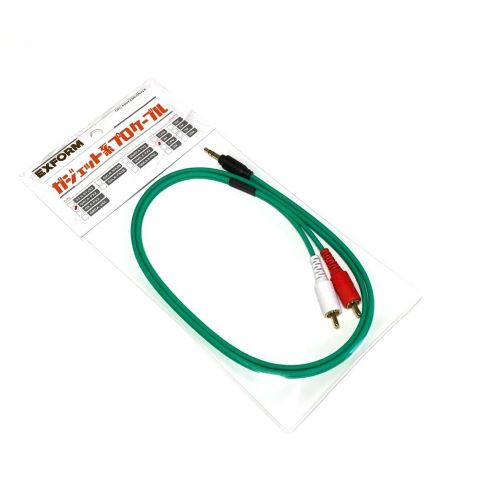

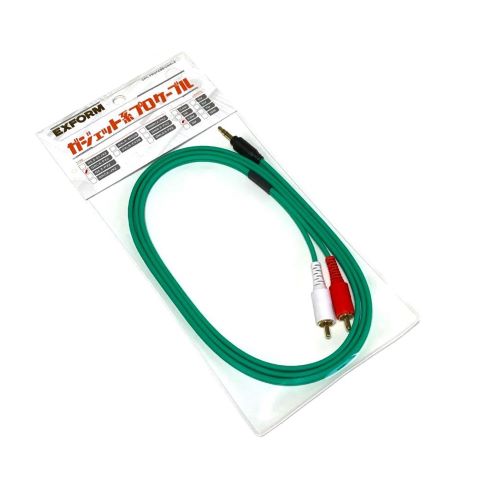

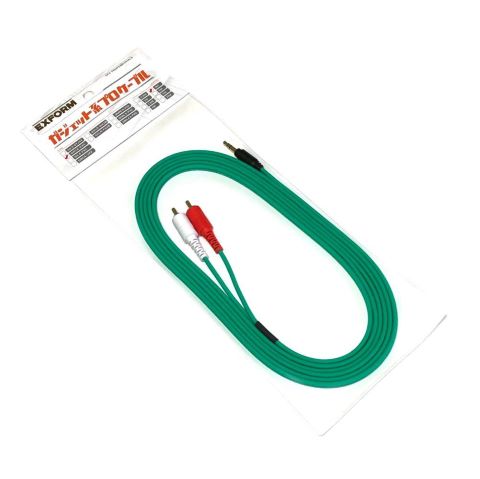

GRCA-PX2-0.6M/1M/1.5M/2M/3M

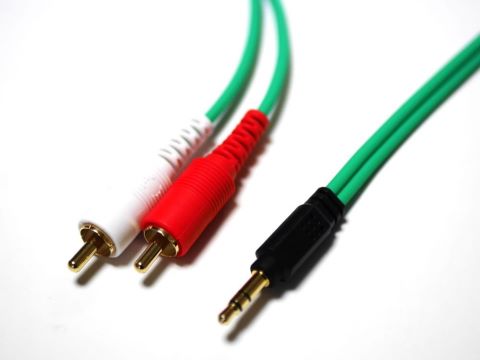

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、RCAプラグのLch（白）とRch（赤）となります。プラグはモールド製で、軽くてコンパクトです。RCAプラグ側に付いている黒い収縮チューブを切り外せば、先から必要な位置まで２本に裂くことも可能です。２本に裂くことで、それぞれ離れた設置をするパワードスピーカーなどへのLR接続時に便利です。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M / 3M

GRCA-PX2-0.6M

GRCA-PX2-1M

GRCA-PX2-1.5M

GRCA-PX2-2M

GRCA-PX2-3M

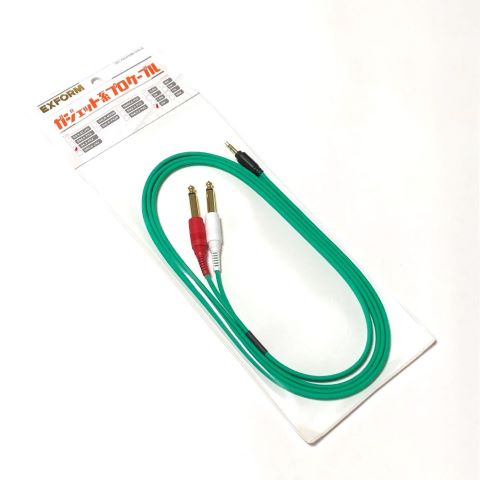

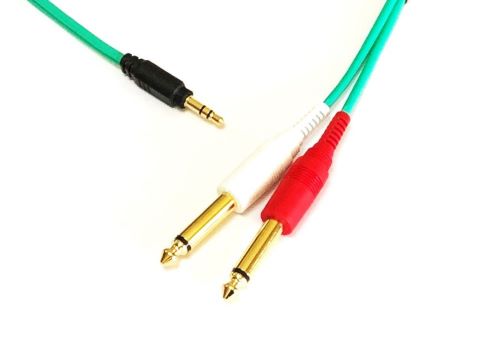

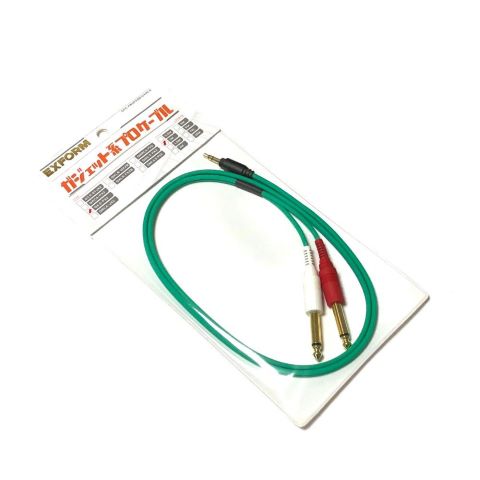

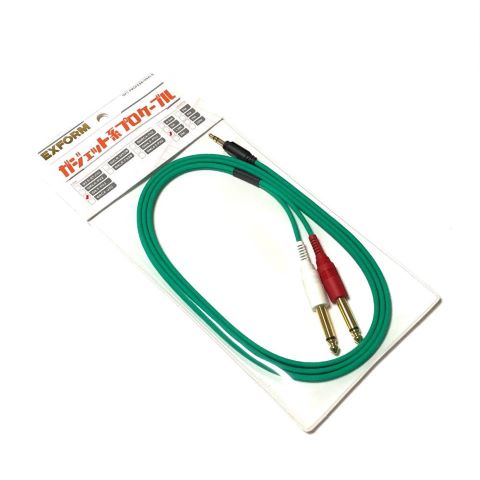

G6.3-PX2-0.6M/1M/1.5M/2M/3M

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、6.3フォンプラグのLch（白）とRch（赤）となります。プラグはモールド製で軽量です。6.3フォンプラグ側についている黒い収縮チューブを切り外せば、先から必要な位置まで２本に裂くことも可能です。２本に裂くことで、それぞれ離れた設置をするパワードスピーカーなどへのLR接続時に便利です。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M / 3M

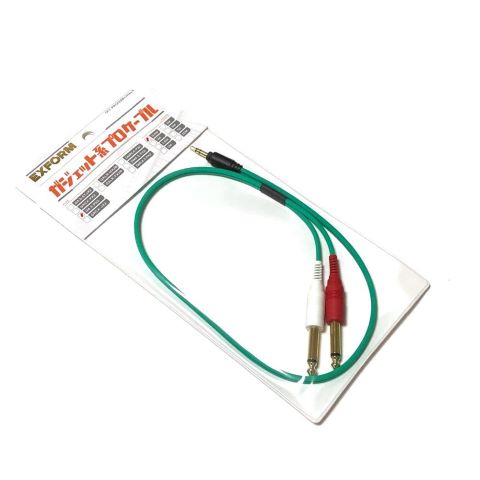

G6.3-PX2-0.6M

G6.3-PX2-1M

G6.3-PX2-1.5M

G6.3-PX2-2M

G6.3-PX2-3M

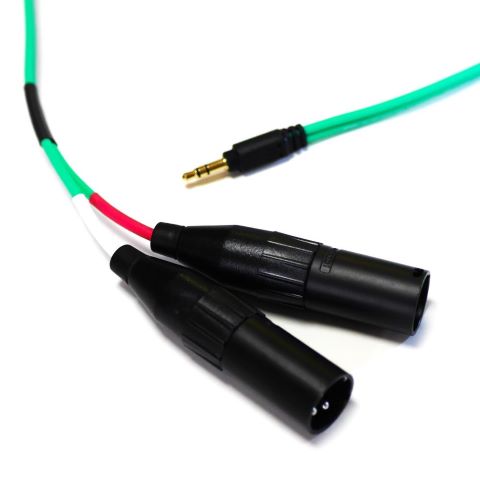

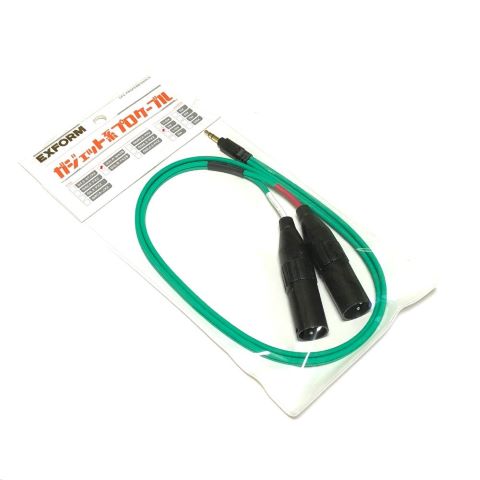

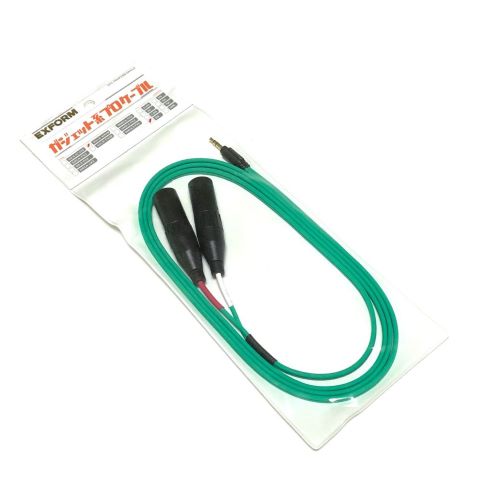

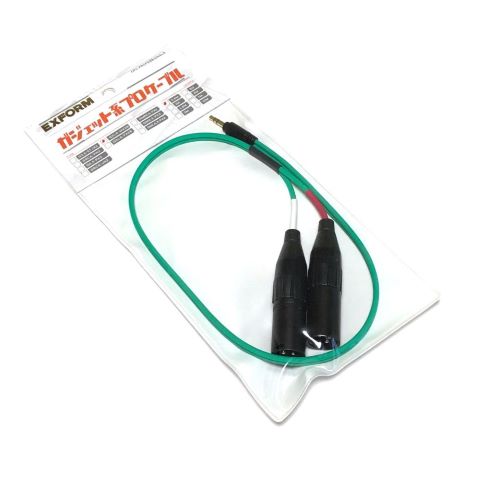

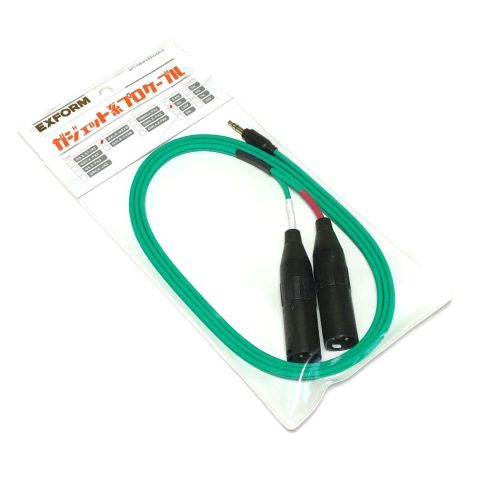

GXLR-MX2B-0.6M/1M/1.5M/2M

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、各XLR(M)の形になっています。XLRの2番ピンがHOT（音声信号）で、3番ピンはオープン状態（無接続）です。
XLR接続機器によっては、3番ピンを1番GNDに落とさなければ低域のないスカスカの音になってしまうことがあります。ユーザー自身でその改造ができない場合は、送っていただければメーカーにて無償で改造を行います。
XLR入力の機器について、3番がオープンでもGNDに落とした状態でもどちらでもOKなものと、3番オープンでは正常稼働できず音が明らかにおかしくなってしまうもの、3番をGNDに落とされていると機器が破損するものがあります。機材の破損という最悪の事態を避けるために、3番オープンの状態をディフォルトにしています。
XLR(M)のメタルコネクターは、アンフェノール製のブラックカラータイプです。半田はアルミットを使用。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M

GXLR-MX2B-0.6M

GXLR-MX2B-1M

GXLR-MX2B-1.5M

GXLR-MX2B-2M

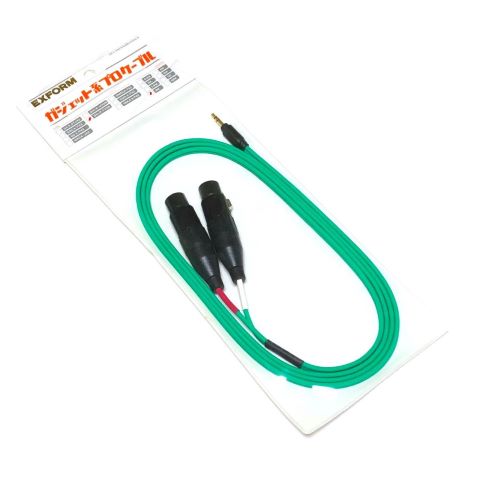

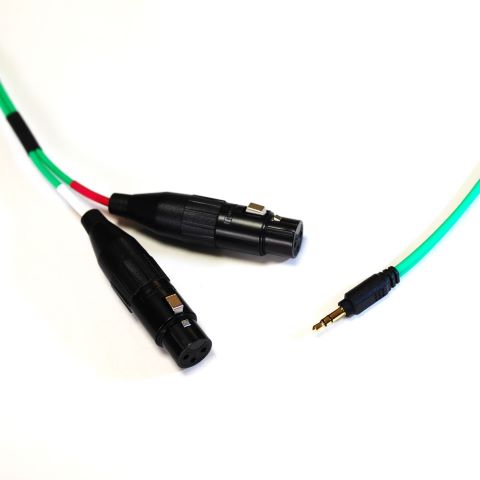

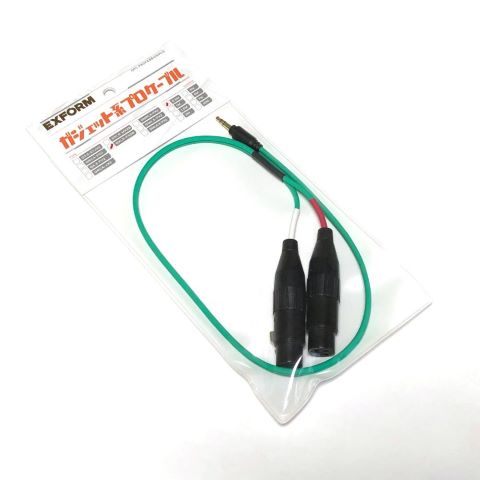

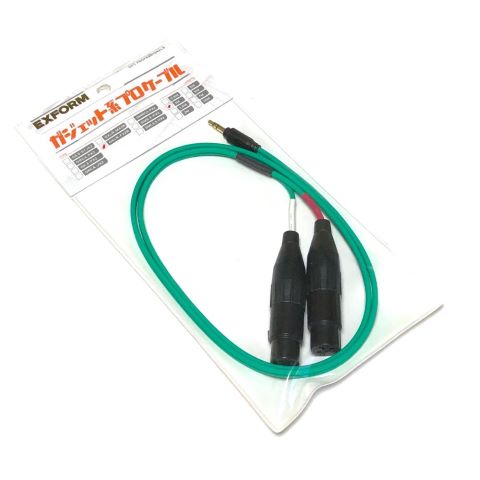

GXLR-FX2B-0.6M/1M/1.5M/2M

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、各XLR(F)の形になっています。XLRの2番ピンがHOT（音声信号）で、3番ピンはオープン状態（無接続）です。
XLR接続機器によっては、3番ピンを1番GNDに落とさなければ低域のないスカスカの音になってしまうことがあります。ユーザー自身でその改造ができない場合は、送っていただければメーカーにて無償で改造を行います。
XLR出力の機器について、3番がオープンでもGNDに落とした状態でもどちらでもOKなものと、3番オープンでは正常稼働できず音が明らかにおかしくなってしまうもの、3番をGNDに落とされていると機器が破損するものがあります。機材の破損という最悪の事態を避けるために、3番オープンの状態をディフォルトにしています。
XLR(F)のメタルコネクターは、アンフェノール製のブラックカラータイプです。半田はアルミットを使用。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M

GXLR-FX2B-0.6M

GXLR-FX2B-1M

GXLR-FX2B-1.5M

GXLR-FX2B-2M

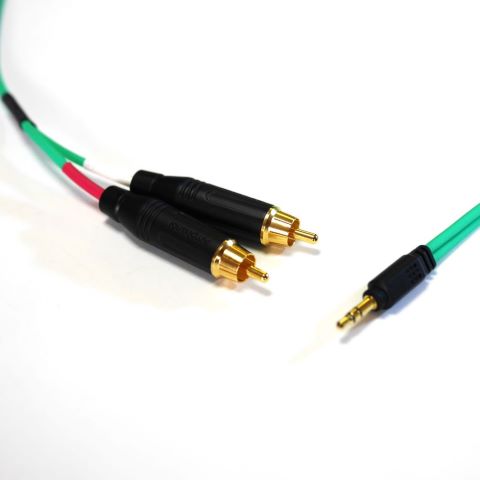

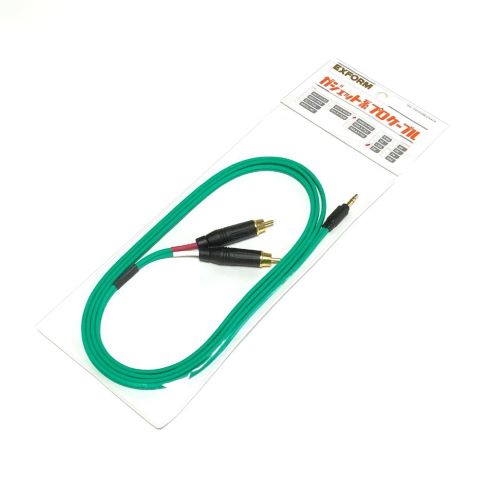

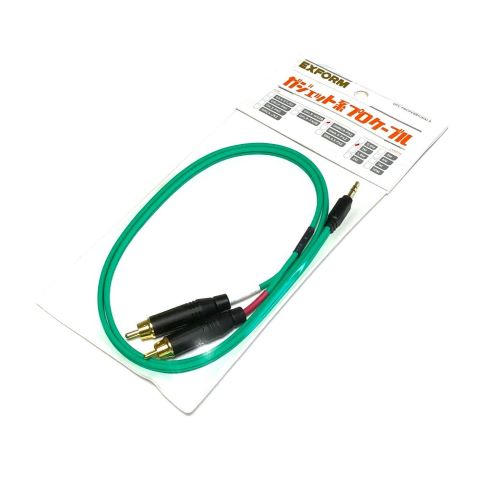

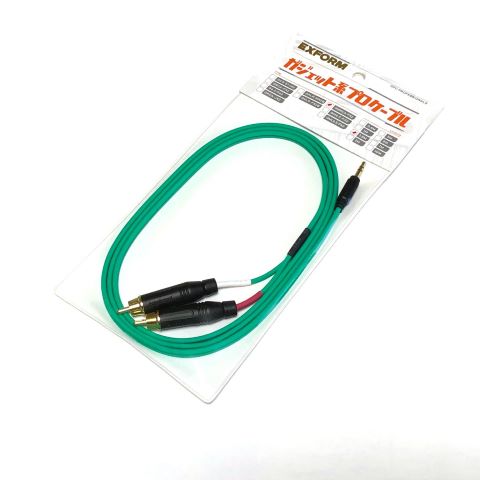

GMRCA-PX2-0.6M/1M/1.5M/2M

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、各メタル製のRCAプラグ。
RCAのメタルコネクターは、アンフェノール製のブラックカラータイプ、金メッキ仕様です。半田はアルミットを使用。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M

GMRCA-PX2-0.6M

GMRCA-PX2-1M

GMRCA-PX2-1.5M

GMRCA-PX2-2M

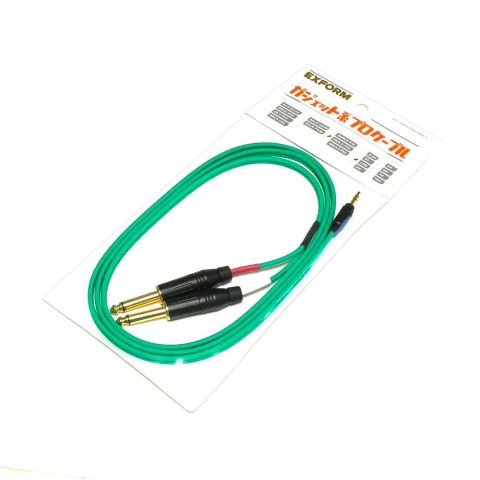

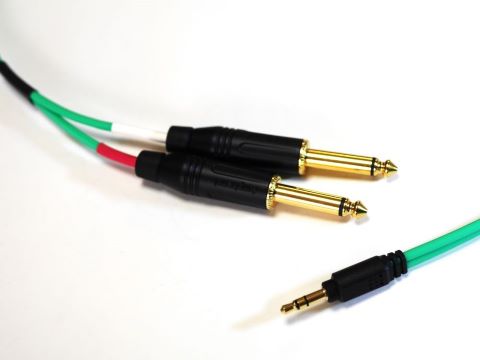

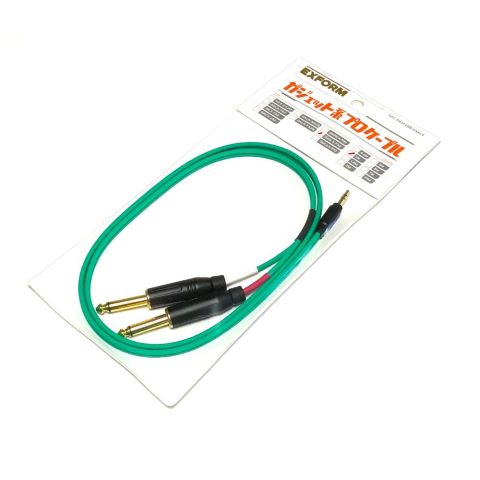

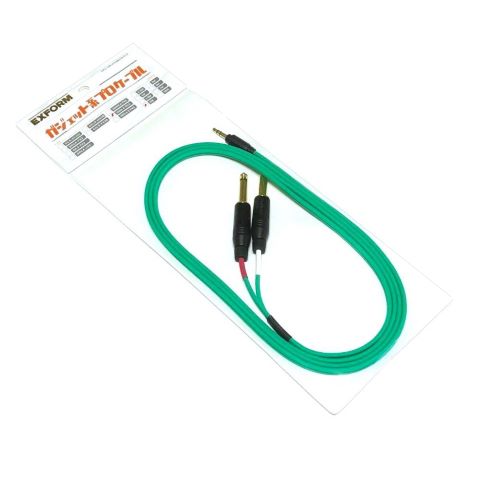

GM6.3-PX2-0.6M/1M/1.5M/2M

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、各メタル製の6.3フォンモノラルプラグ。
6.3フォンモノラルのメタルコネクターは、アンフェノール製のブラックカラータイプ、金メッキ仕様です。半田はアルミットを使用。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M

GM6.3-PX2-0.6M

GM6.3-PX2-1M

GM6.3-PX2-1.5M

GM6.3-PX2-2M

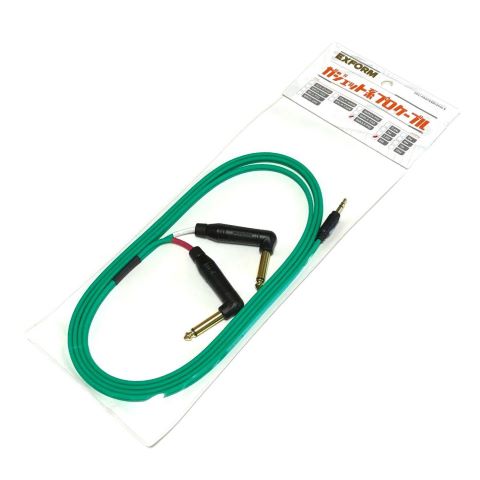

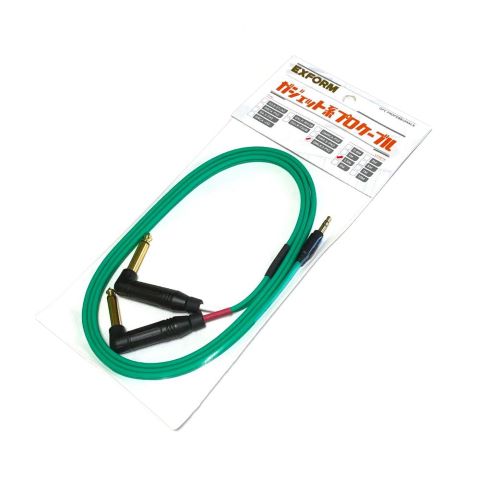

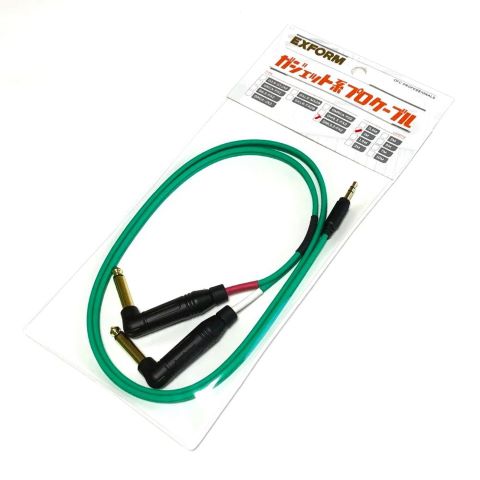

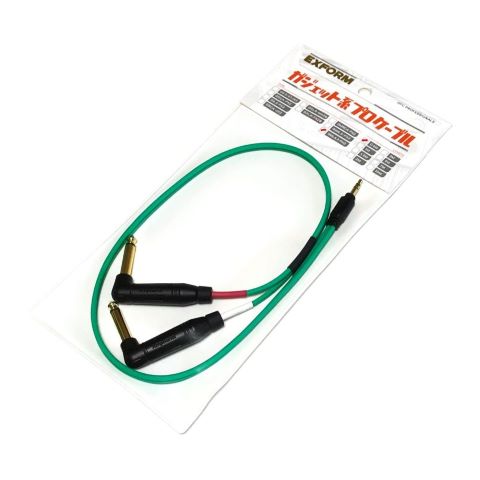

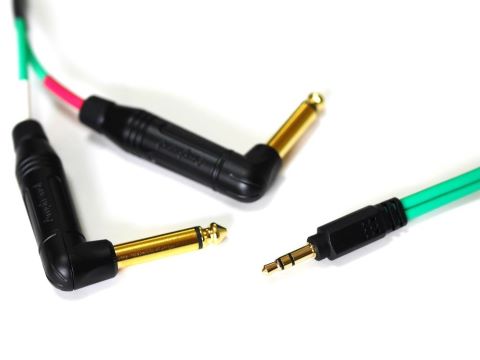

GML6.3-PX2-0.6M/1M/1.5M/2M

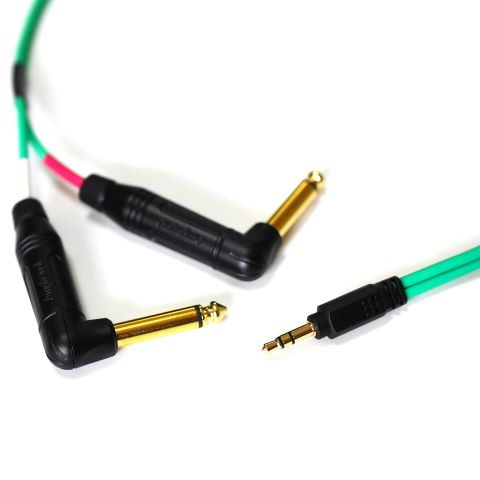

●片側3.5フォンステレオプラグで、もう片側はLとRを分岐し、各メタル製のL字型6.3フォンモノラルプラグ。
L字型6.3フォンモノラルのメタルコネクターは、アンフェノール製のブラックカラータイプ、金メッキ仕様です。半田はアルミットを使用。
●長さのラインナップは、0.6M / 1M / 1.5M / 2M
